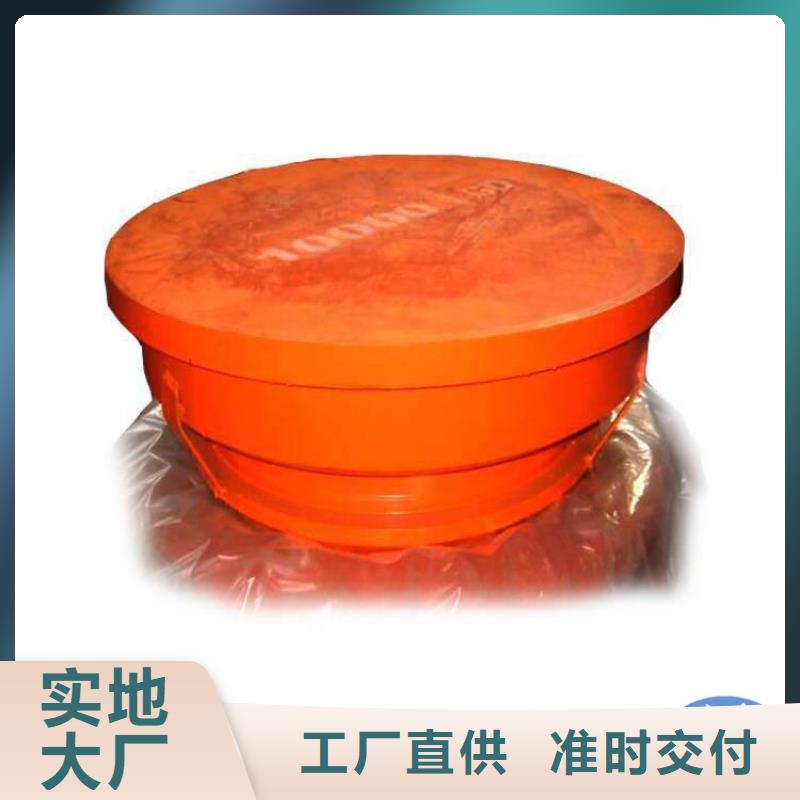

球铰支座【桥梁伸缩缝】层层质检

球铰支座作为桥梁支座中常见的一种类型，运用的也是很多的，适用场所比如工业厂房、高层建筑、体育场馆、钢构住宅、桥梁及各种公共建筑。平板压力支座可用于小跨度网架，这种支架角位移受到约束，设计时支座底板可开设椭圆螺栓孔，当网架克服支座摩擦力后，可生产水平方向的位移，当需要增强滑移能力的时候。
可在支座与渡钢板之间增设橡胶支座或者聚四氟乙烯板。单面弧形压力支座可用于中小跨度网架。网架钢支座可沿弧面产生转动，改善了网架由于挠度和温度应力对支座受力性能的影响。双面弧形压力支座适用于大跨度网架，球绞压力支座适用于多支点的大跨度网架，由于这类支座的构造复杂，价格昂贵，除非在一些特大跨度明勇建筑中使用外。
国内很少采用。板式橡胶支座适用于大中跨度网架，弧形网架及网壳结构。这种支座不仅可使网架支座在不出现大压缩变型的情况下获得足够的承载力，而且由于橡胶垫板具有良好的弹性和交大的剪切变形能力，故而即可适应支座节点的转动要求，又能适应温度变化，地震作用产生的水平变位，并能改善下部支撑结构的受力状态。

针对钢结构工程对支座的高承载、高抗拉、高抗剪、大转角的要求，以承载能力为10000kN的支座为例，研究满足要求的大转角网架球铰支座的结构型式、计算方法，运用有限元分析验证结构设计和计算方法的适宜性，从而获得大转角网架球铰支座的设计方法。球铰支座球铰支座在钢结构工程中，一般用在上部结构与基础结构的结合处。
上部结构的静、动载荷通过支座传递给基础结构，要求支座要有足够的承受竖向载荷的能力；温度变化或地震将使结构产生水平剪力和竖向拉力，这些力的传递也要靠支座来完成，因此还要求支座具有足够的抗水平剪力和抗竖向拉力的能力；结构在长期服役过程中，由于受力件的变形或位移，对于某些节点中心将产生很大的力矩。
对于这些力矩若不采取措施释放掉，必将对建筑结构产生很大的危害，释放有害力矩的措施，一般是在节点处设置铰接结构和对支座释放足够的位移空间，而铰接性能反应到节点处的支座上，就是要求支座具有足够的转动能力。球铰支座从以上分析可以看出，应用于钢结构工程的支座需具备足够的承载能力、抗拉能力、抗剪能力和转动能力。
需要指出的是，钢结构工程要求支座转角要比用于其它（例如桥梁）工程的支座的转角大得多。球铰支座转角的增大，就普通支座而言，破坏了支座的受力状况，面传力变为线传力或点传力，或支座卡死，不能转动，将给工程埋下巨大隐患。为了适应工程需要，保证工程，我们开发了一种大转角网架球铰支座。
